Ny modelintegration fjerner fejl i projektering af betonelementer

SPONSORERET INDHOLD: I et samarbejde mellem Spæncom, Optum CS og et stort dansk rådgivende ingeniørfirma er der udviklet en ny metode til at overføre rådgiverens beregningsmodel direkte til Spæncoms projekteringsværktøj i Optum CS

Resultatet?

Hurtigere projektering, færre fejl og bedre kvalitet.

Alt sammen testet og dokumenteret i det aktuelle projekt ved det tidligere Vridsløselille Statsfængsel, der er kendt fra Olsen Banden-filmene og nu er i gang med at blive omdannet til en ny bydel af entreprenørselskabet A. Enggaard og pensionskassen PKA.

Traditionelt har overførsel af data mellem rådgiverens og elementleverandørens systemer været en tidskrævende proces, præget af manuelle indtastninger og risiko for fejl.

Men med det rådgivende ingeniørfirmas model i StruSofts Fem-Design og Spæncoms anvendelse af Optum CS er der nu skabt en direkte bro mellem de to Fem-beregningsprogrammer.

Ud fra Strusofts Fem-design genereres en struXML-fil, som Spæncom modtager og konverterer til en Optum CS-fil ved hjælp af et konverteringsprogram.

Hos Spæncom er det konstruktionsingeniør Danny S. Hansen, der har arbejdet tæt sammen med det rådgivende ingeniørfirma og Optum CE.

- Ved hjælp af et specialudviklet script fra Optum CE konverteres rådgiverens model – inklusive geometri, laster, lastkombinationer og understøtninger – automatisk fra StruSofts program til Optum CS.

- Det betyder, at vi hos Spæncom slipper for at opsætte geometri, laster og kombinationer manuelt, hvilket normalt udgør halvdelen af projekteringstiden, forklarer han og fortsætter:

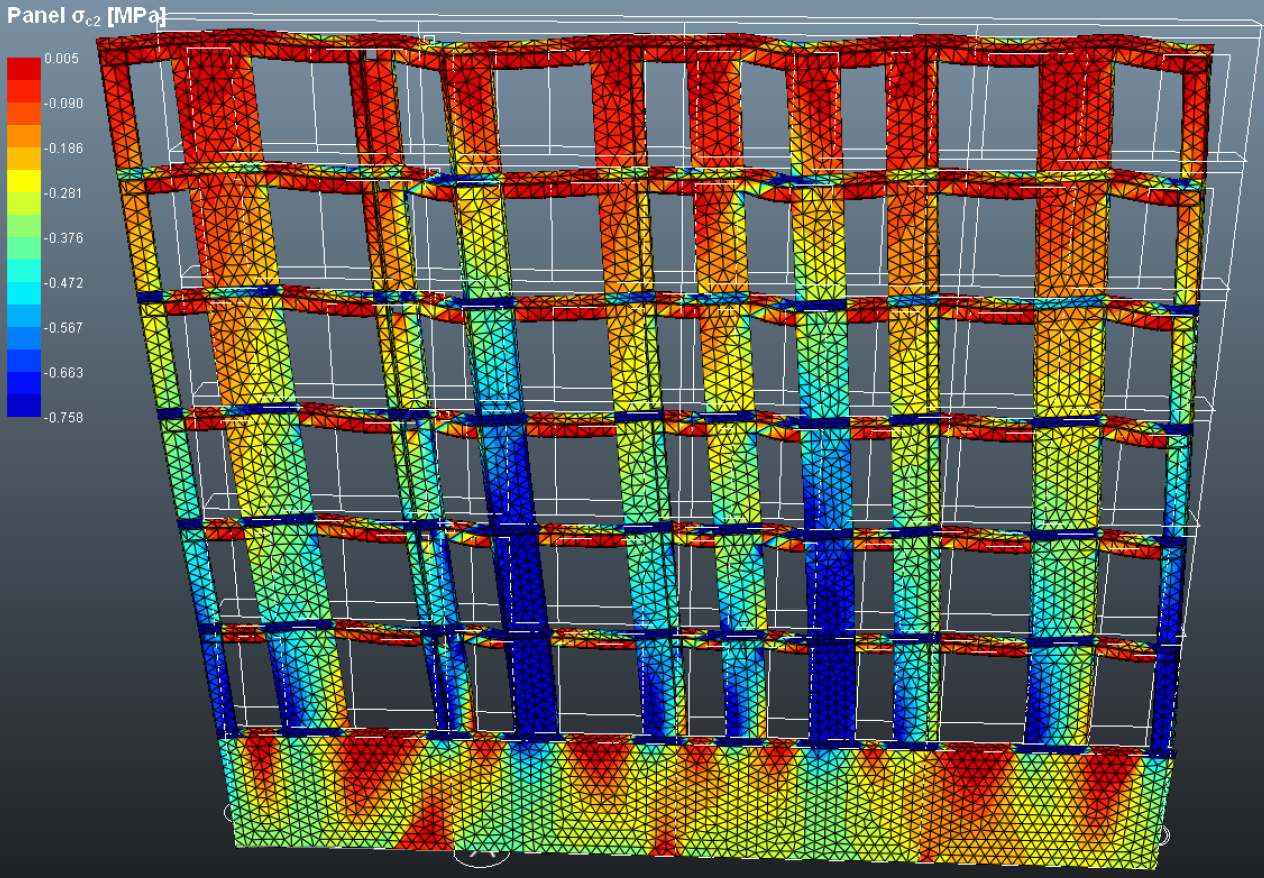

- Det er faktisk gået langt over forventning – især fordi det startede som et pilotprojekt. Vi sparer en hel del tid, og kvaliteten bliver bedre, fordi vi undgår fejl i overførslen.Her ses spændinger i betonen efter beregning.

Effektivitet og bæredygtighed i fokus

Den automatiske overførsel sikrer, at alle relevante påvirkninger placeres korrekt i modellen. Det giver ikke kun tidsbesparelser, men også en mere bæredygtig projektering, da der ikke længere er behov for at 'overarmere' for en sikkerheds skyld.

Det eneste, brugeren skal gøre, er, at påføre laster vinkelret på overfladen f.eks. jordtryk og overfladelast fra vind og opsætte parametre for væggens egenskaber samt tilføje armeringen.

- Når vi arbejder direkte videre på rådgivermodellen, undgår vi fortolkninger og unødvendige sikkerhedstillæg. Det er både mere præcist og mere bæredygtigt, siger Danny S. Hansen.

For at processen skal fungere optimalt, kræver det en høj grad af disciplin og konsistens fra rådgiverens side. Alle elementer i Fem-designmodellen skal navngives korrekt og struktureres ensartet, så konverteringsscriptet kan genkende og overføre data uden fejl.

- Derudover er det afgørende, at salgsafdelingen hos Spæncom involveres tidligt i processen, så rådgiveren ikke når for langt i sin projektering, før modellen kan tilpasses til automatiseret overførsel, forklarer Danny S. Hansen.

Samarbejdet mellem Spæncom, Optum CE og det rådgivende ingeniørfirma viser, hvordan digitalisering og automatisering kan skabe en mere effektiv projektering af betonelementer.

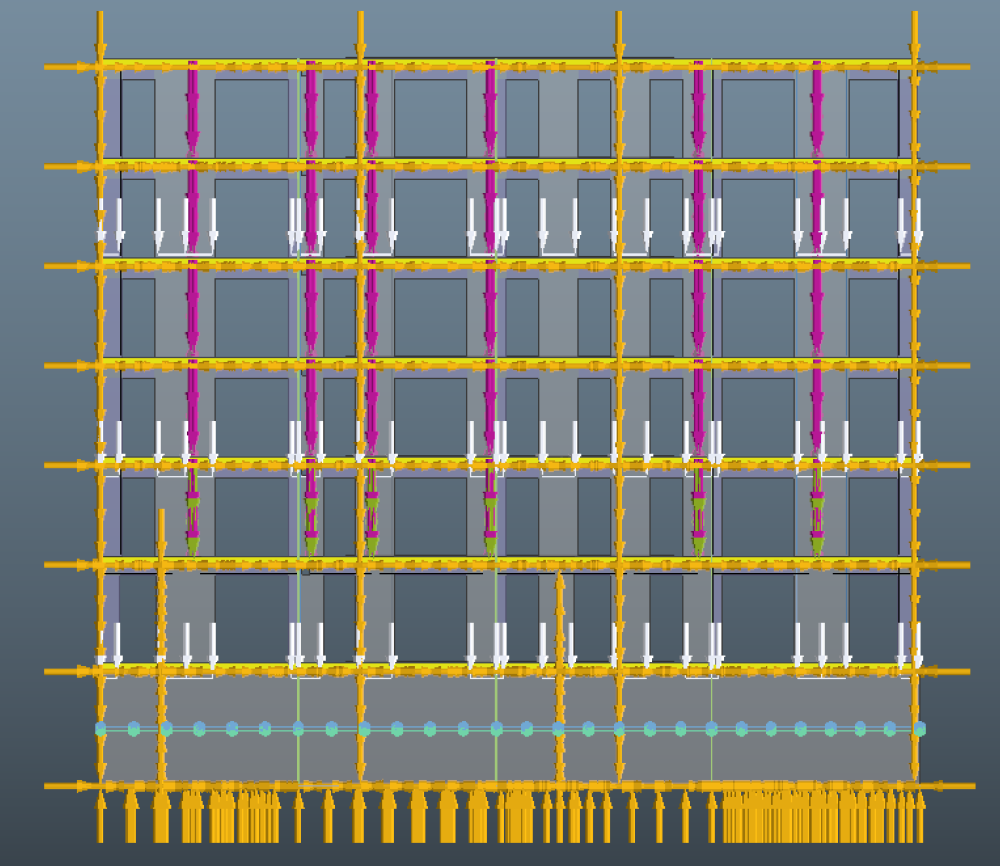

Med færre manuelle processer, bedre datakvalitet og hurtigere levering er der lagt et solidt fundament for fremtidens byggeprojekter.Her ses last og geometri overført fra StruXML filen.
